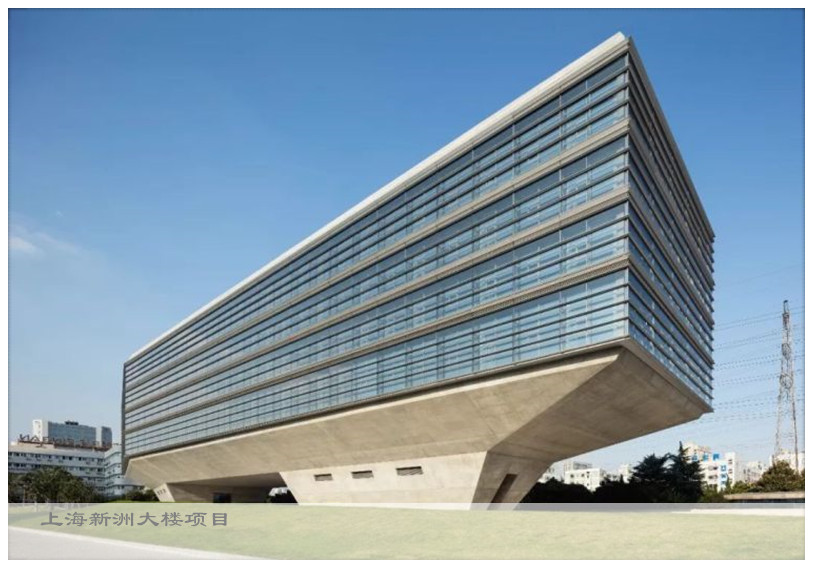

上海新洲大厦

发布时间:2016-12-12

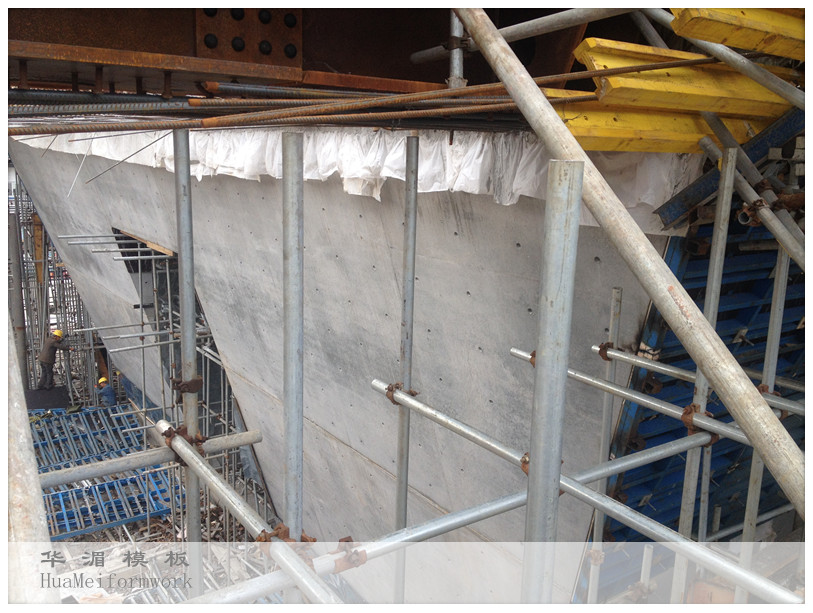

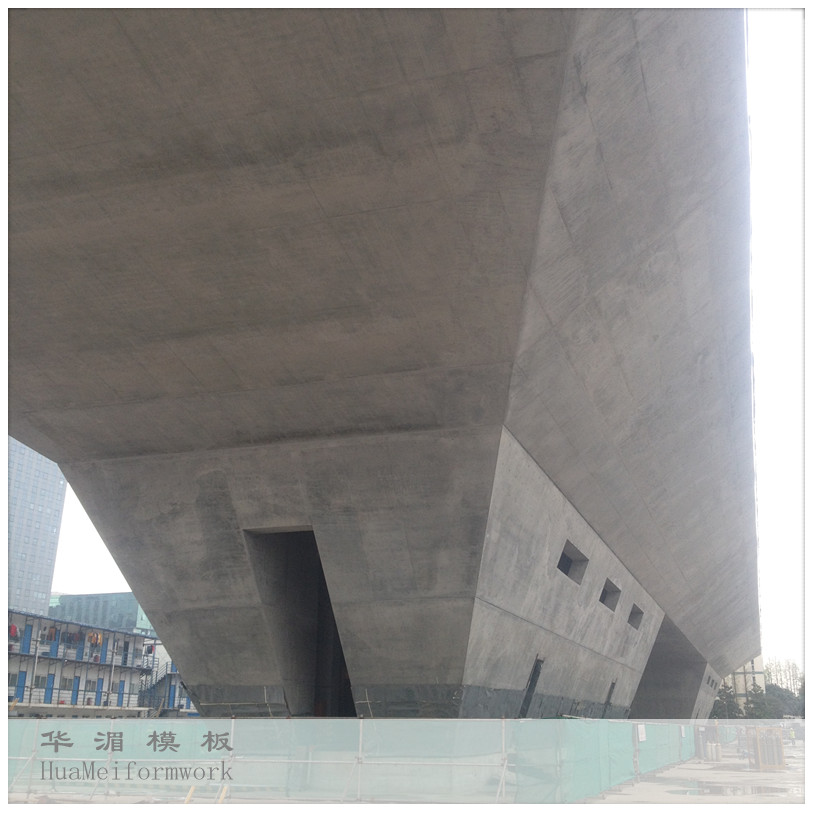

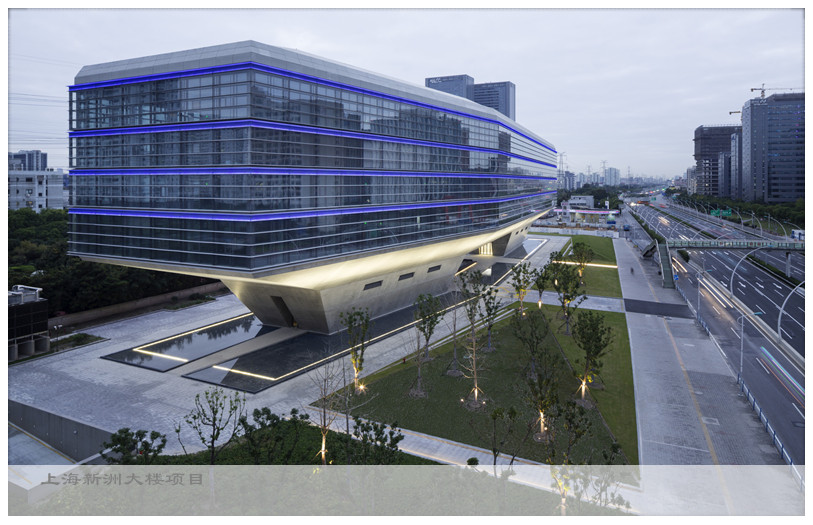

   漕河泾新洲大楼项目西临虹梅路中环线,东临漕河泾公园,南侧为田林路,毗邻轨道交通9号线,地理位置优越。总建筑面积约32000平方米,地上六层为丙2类高层厂房,地下一层为II类停车库,建筑高度36米,1F、2F结构外立面为镜面清水混凝土,外倾斜墙倾角15度~70度左右,由不同角度的劲性斜墙与斜板构成,其中南北清水混凝土长度达到了170m,大跨度达到了50m,大悬挑达到了20m,均为国内罕见;3F-6F外立面为幕墙。

工程难点一:对于模板支设、就位、加固、抗模板上浮等都是模板施工的难点;

工程难点二:如何插拔振捣棒和保证在插拔振捣棒在施工时不会碰坏清水模板板面,也是本工程难点;

工程难点三:如何保证顶板混凝土底部气泡全部翻出及混凝土浇灌不产生气泡、蜂窝、麻面,是模板施工的难点;

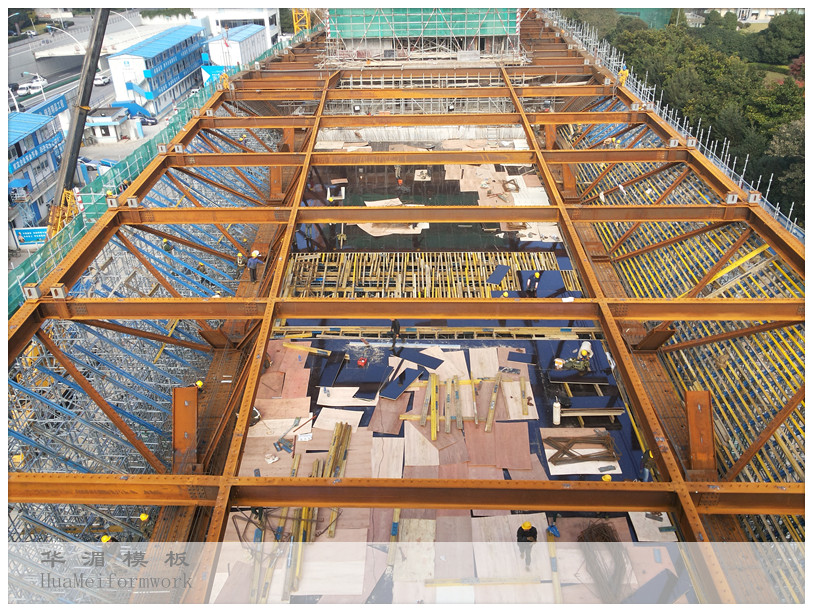

工程难点四:脚手架搭设,由于斜墙、斜板较多,本工程脚手架不仅要承受支撑模板和混凝土重力,还要抵抗侧向推力,对于整体脚手架的刚度和稳定性,也是本工程难点。

1、科技成果:通过本项目的实施,成果申报国家专利16项,获得中建八局总公司工法1项、科技奖1项。

2、社会效益:目前已多次举办大规模的观摩活动。社会影响力很大。

工程名称:漕河泾新洲大楼工业厂房项目施工单位:中建八局上海公司建筑设计:德国GMP团队

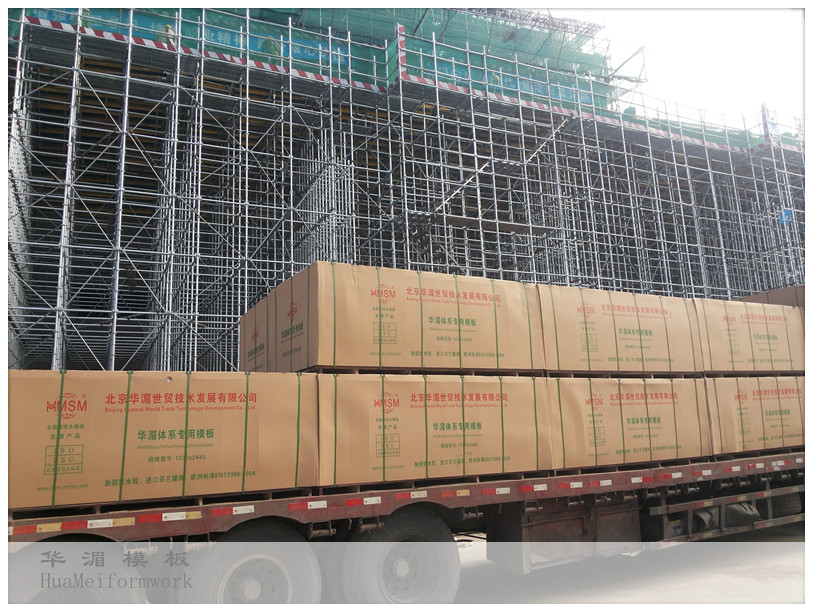

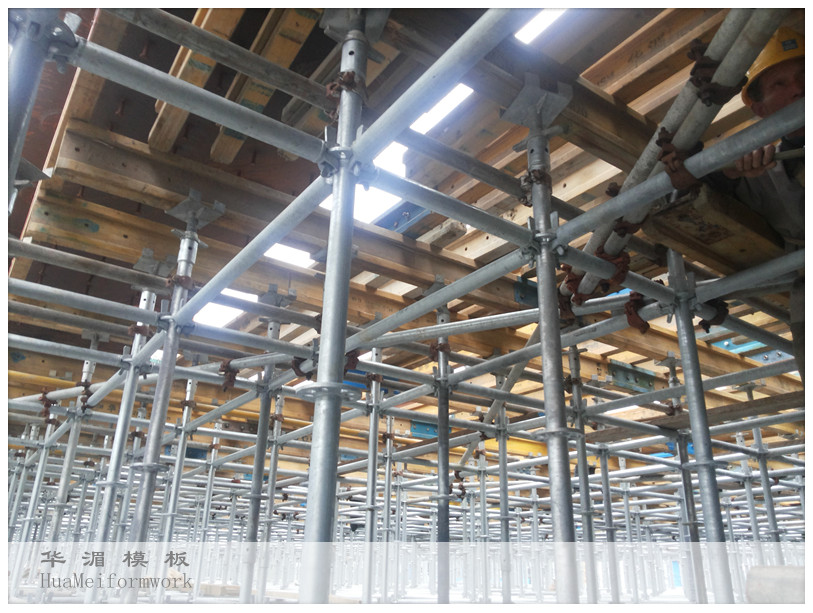

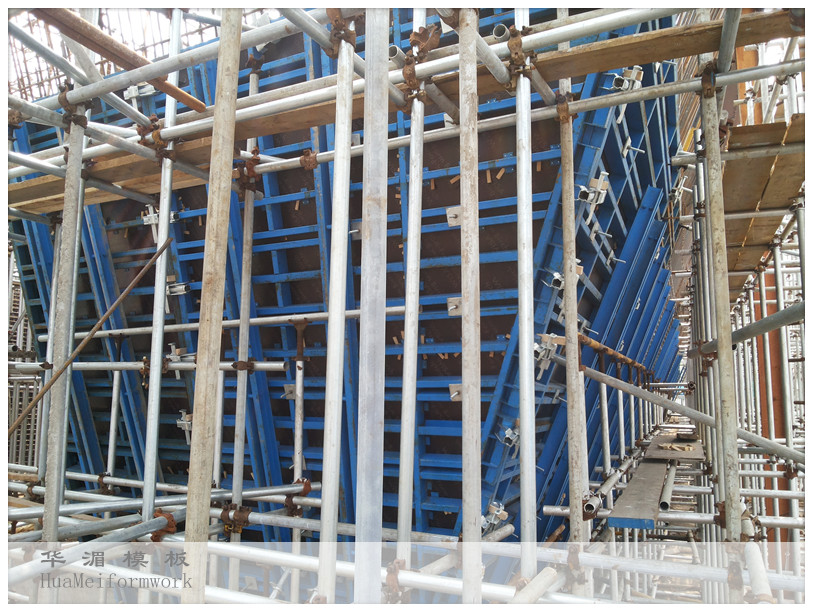

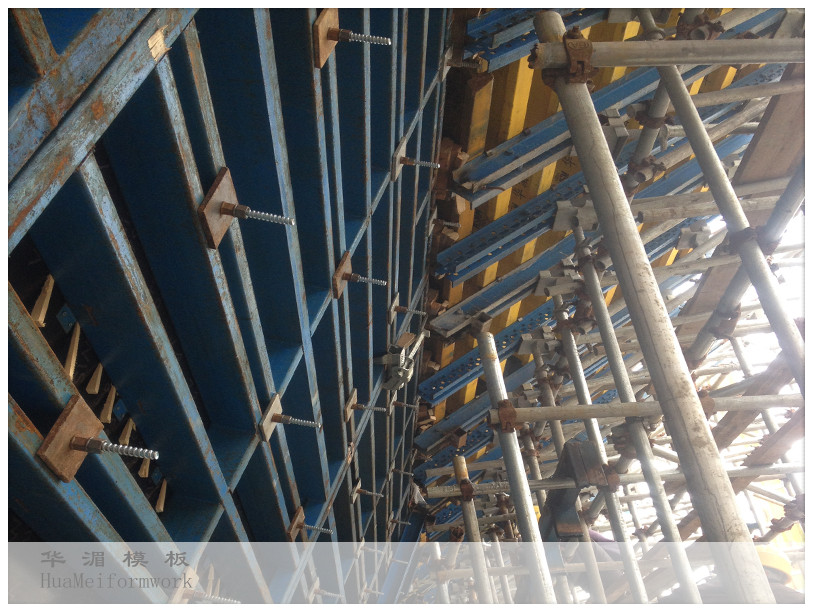

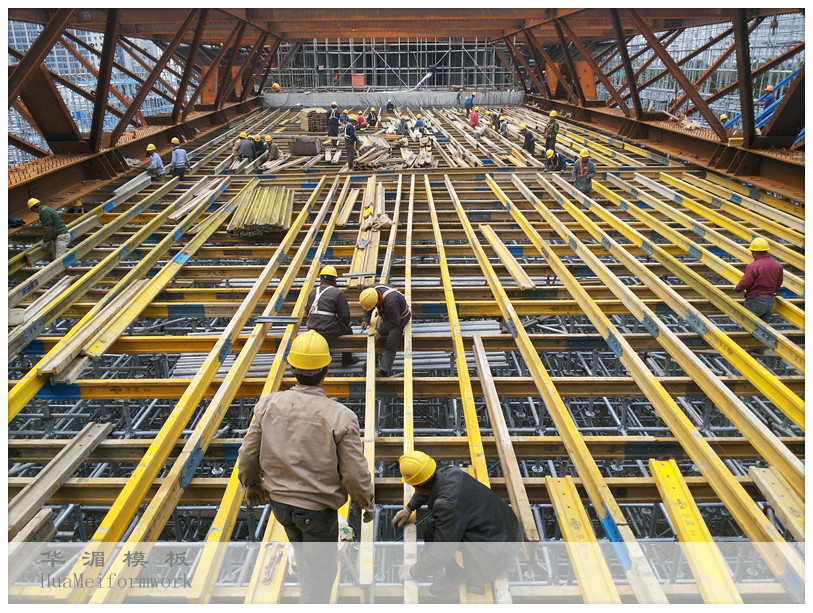

提供产品:钢框木模体系、木工字梁顶板散支散拆体系、清水模板施工时间:2015年
上海新洲大楼荣获  世界建筑类别奖  AWARDS 2018年度标志性设计奖
