清水混凝土案例

上海华鑫慧享中心项目

发布时间:2016-12-12






















一、工程概况

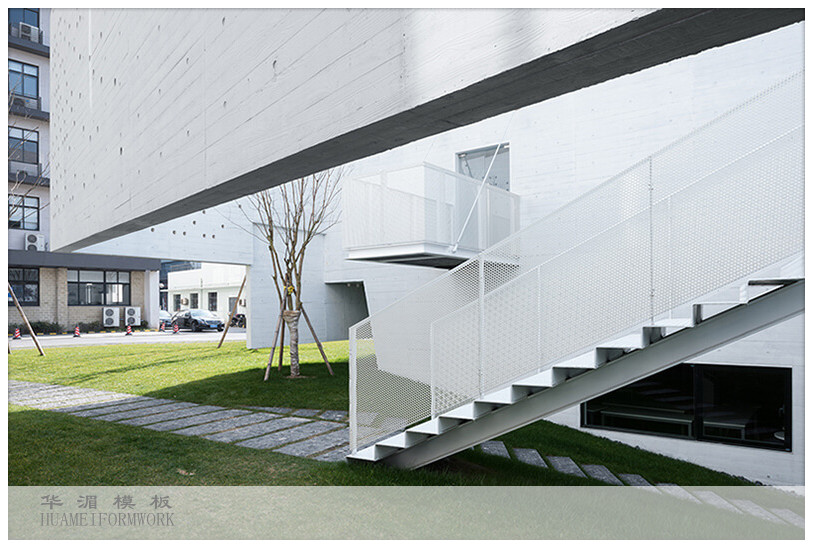

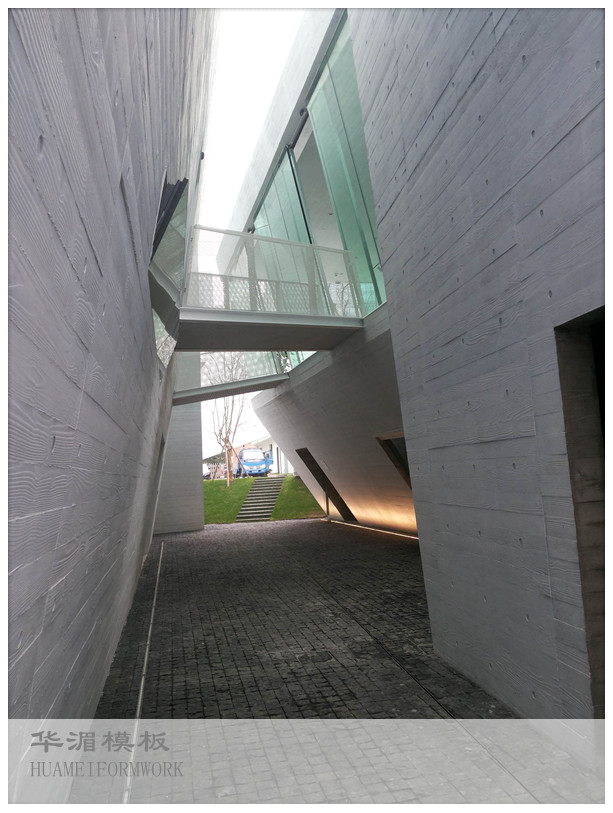

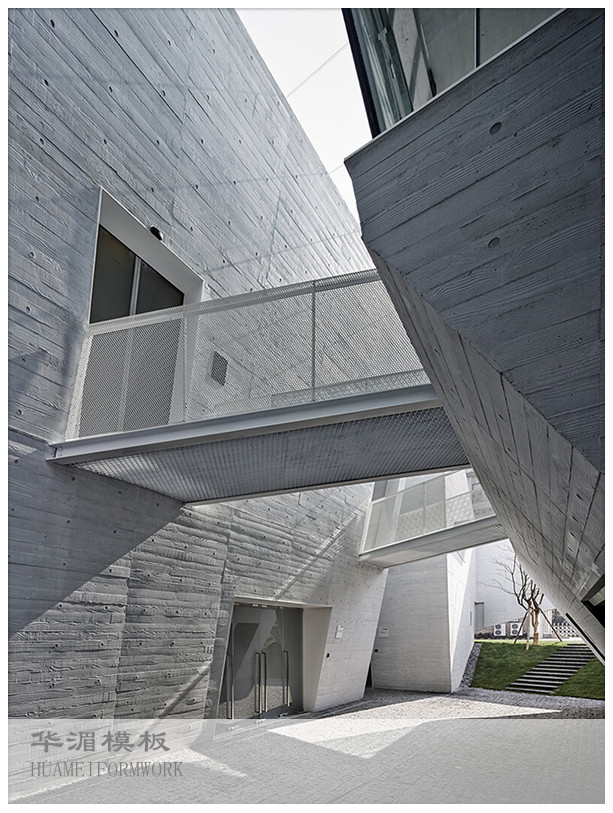

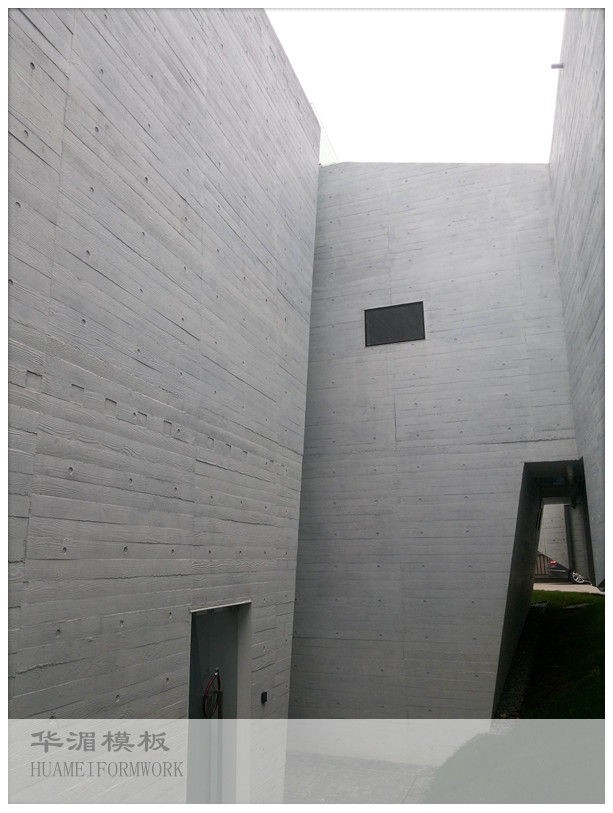

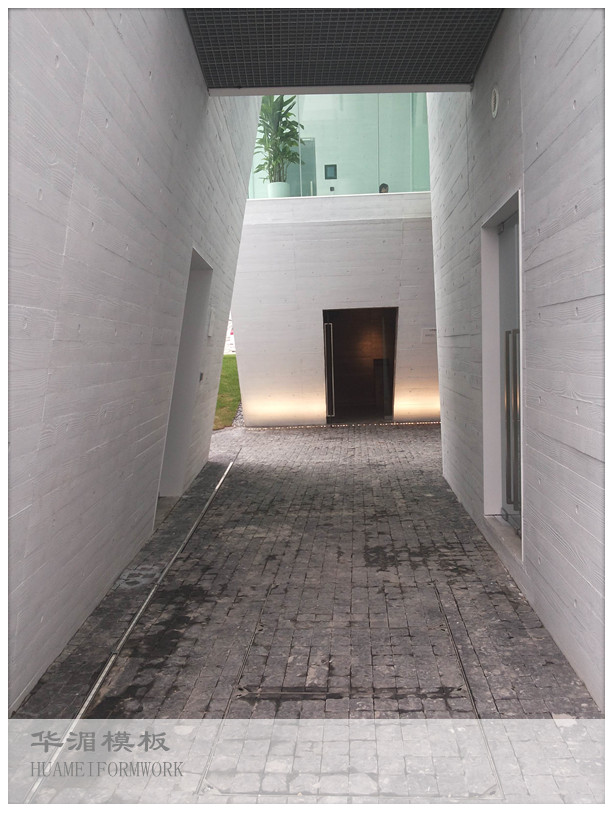

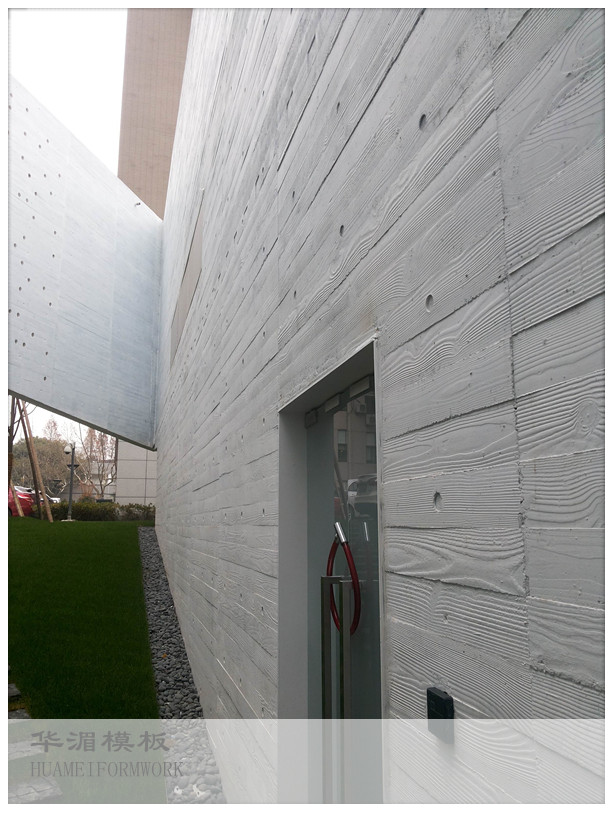

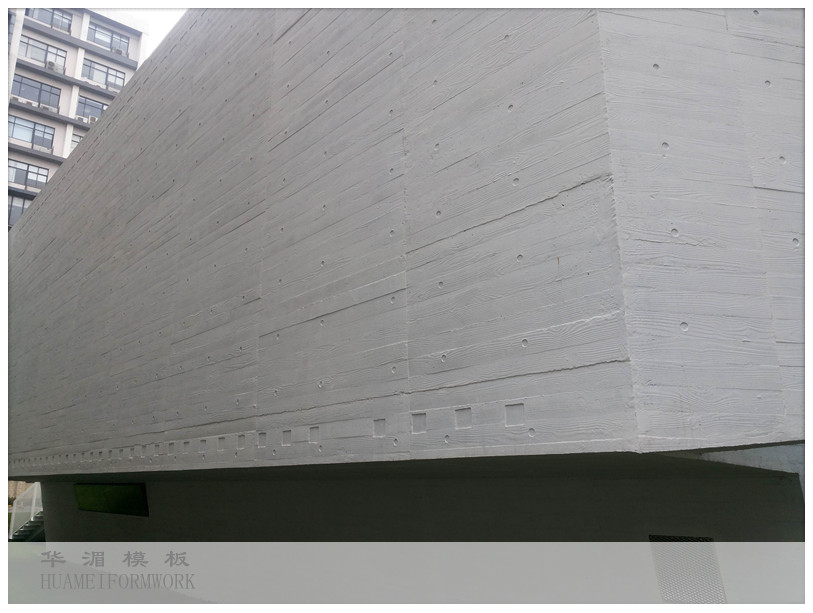

   本工程为上海漕河泾开发区华鑫慧享中心项目位于上海市徐汇区田林路142号;东临虹漕路,南临田林路,西接虹梅路中环线,北临宜山路;总建筑面积为6300平米,木纹清水混凝土面积4800平米;地上2层,总建筑高度10.39米;工程结构内外侧墙体及顶板为木纹清水混凝土,由悬空的封闭围墙及四个异形楼房单体组成,斜墙长度为3.9米,顶板悬调5.3米,1#楼S1、S2侧斜墙为57度;2#楼S1侧斜墙为79度;3#楼W1、W2侧斜墙为79度;4#楼N1、W2侧斜墙为79度;大跨度悬空结构、弧形层面及预应力结构,采用双面木纹清水,整个建筑小而精致,具有浓厚的艺术气息。

二、工程特点、难点

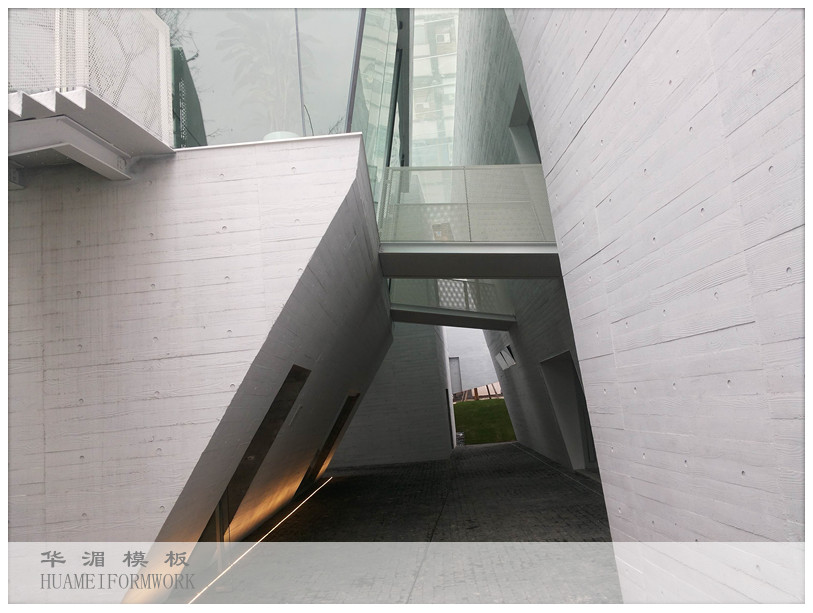

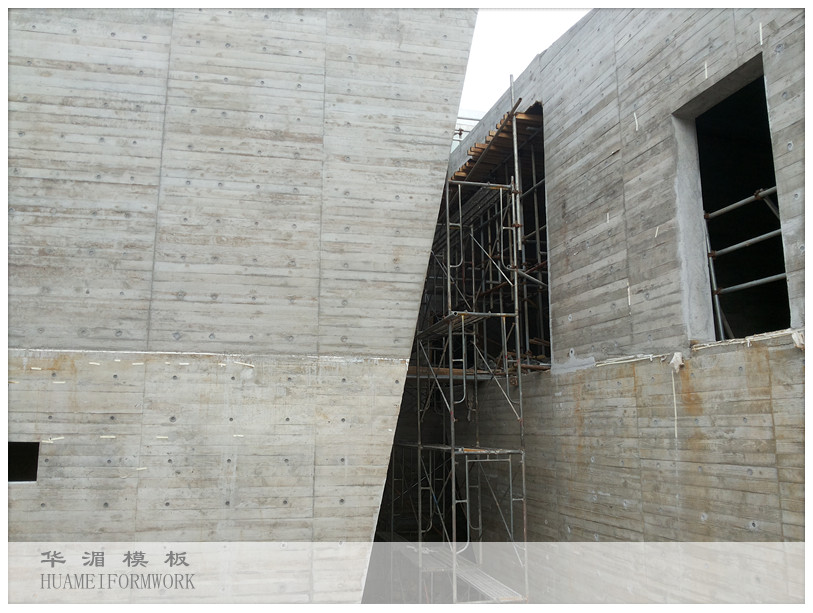

1、斜墙面要求双面木纹清水,模板体系的设计、安装、浇筑等都是需要攻克的难题。

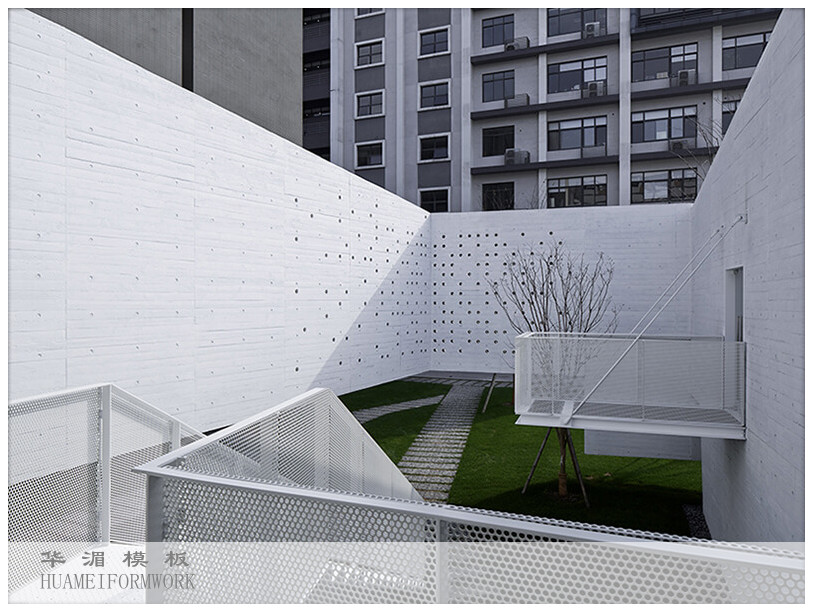

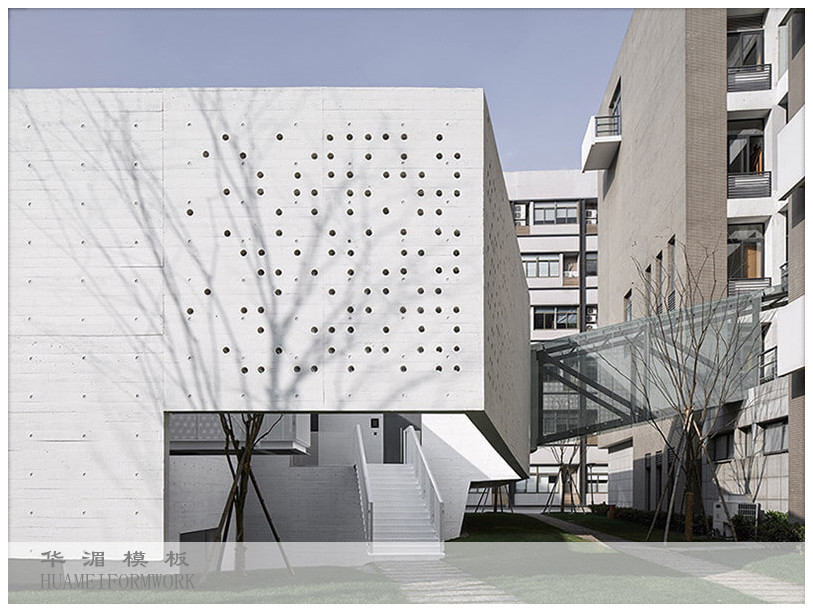

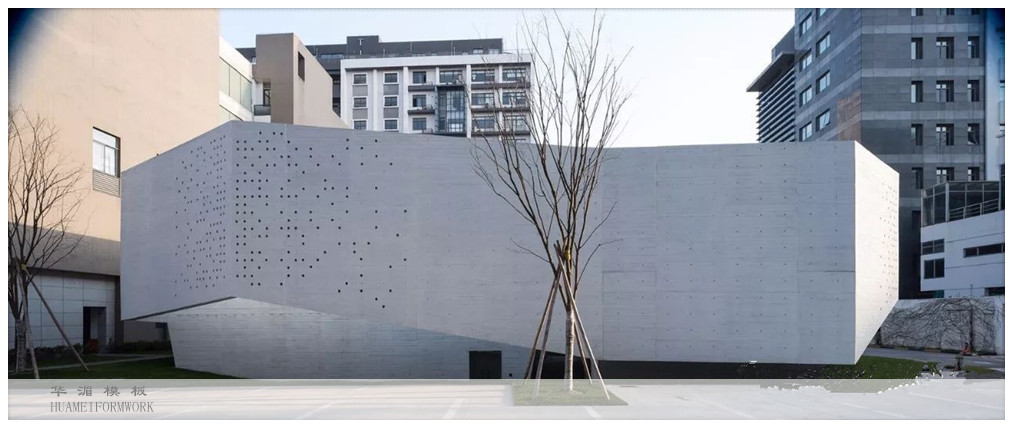

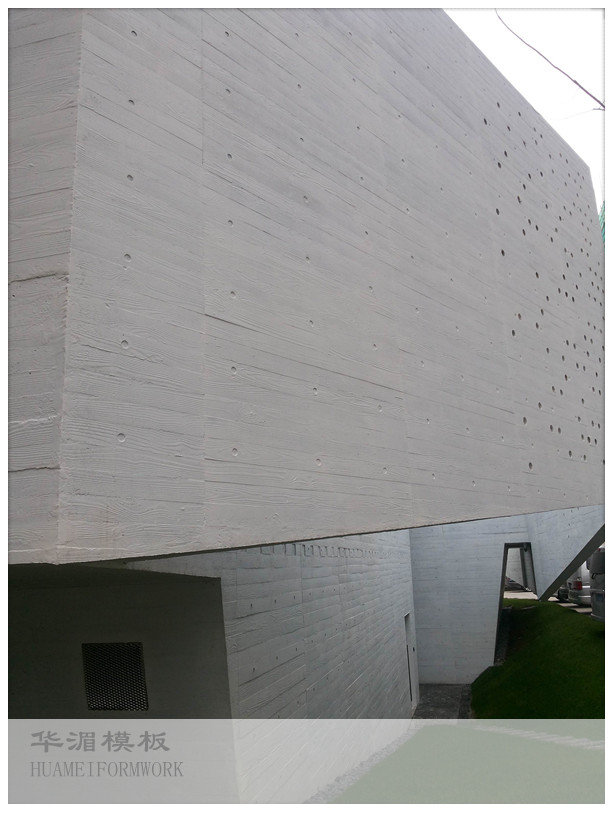

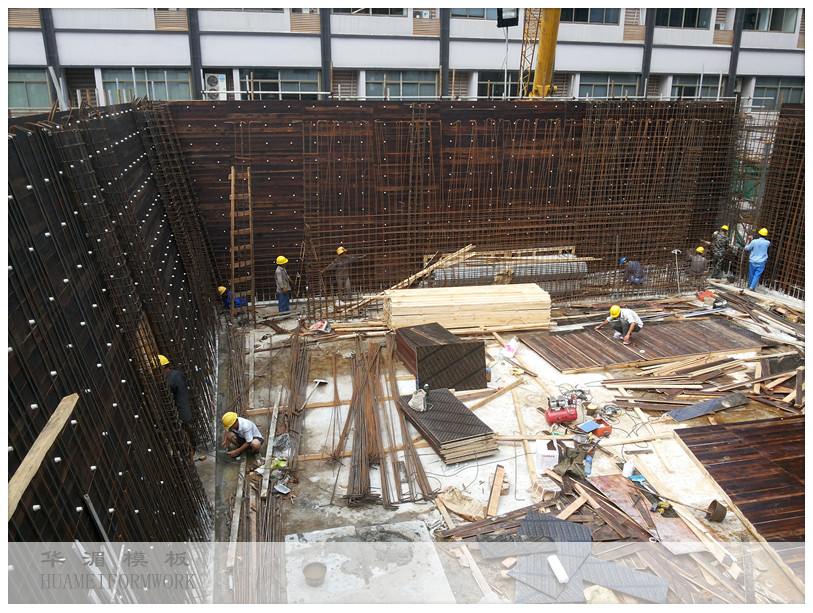

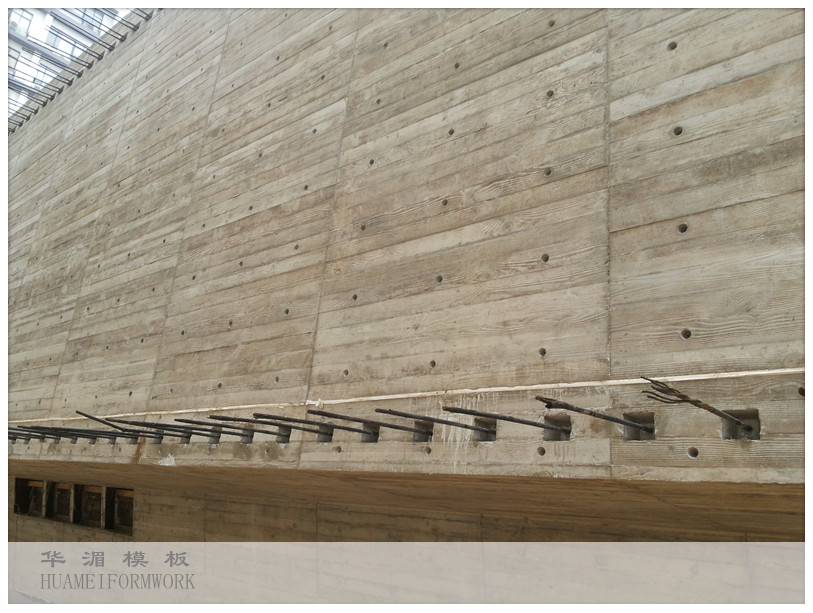

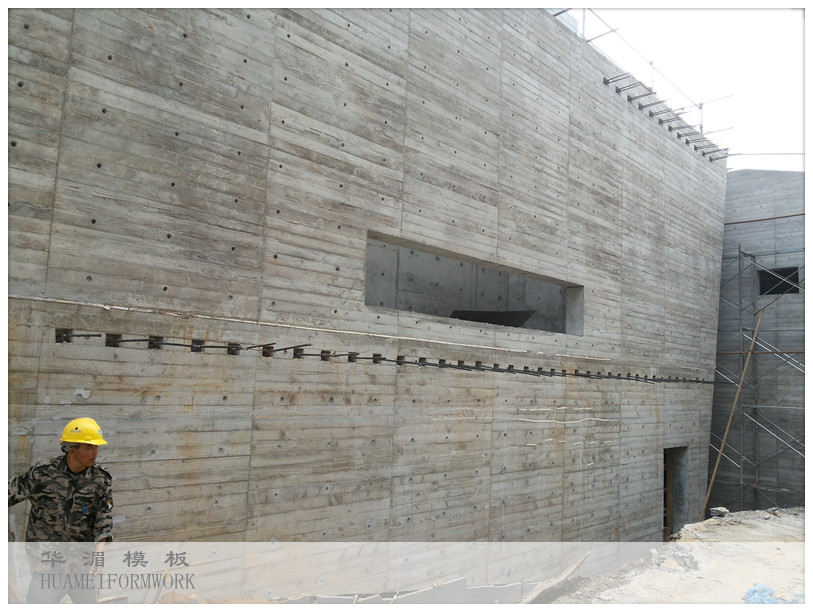

2、具有高密度孔洞的大跨度围墙,外观要求双面木纹清水,对模板的的支设、孔洞的预留预埋及混凝土的振捣,是施工的重难点。

3、社会效益,项目建成后在此举办了很多重要的活动,如公共艺术节,谷歌发布会,上海市徐汇区领导会议等。

工程名称:上海漕河泾开发区华鑫慧享中心项目业主:华鑫置业(集团)有限公司
建筑设计:大舍建筑设计事务所施工单位:中建八局上海公司

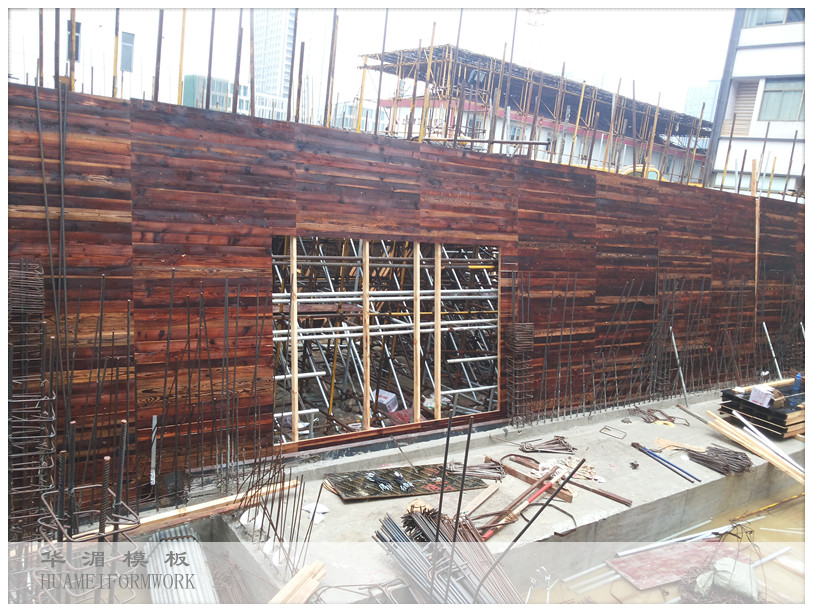

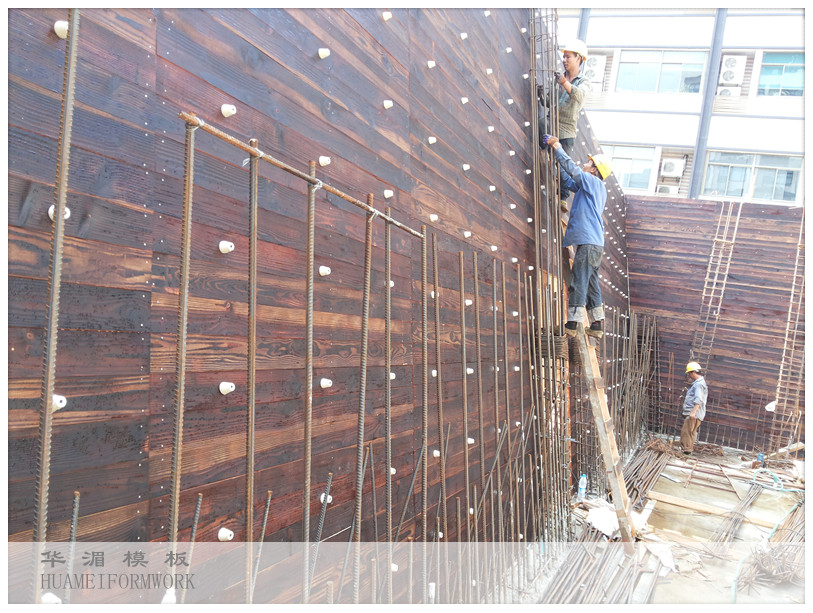

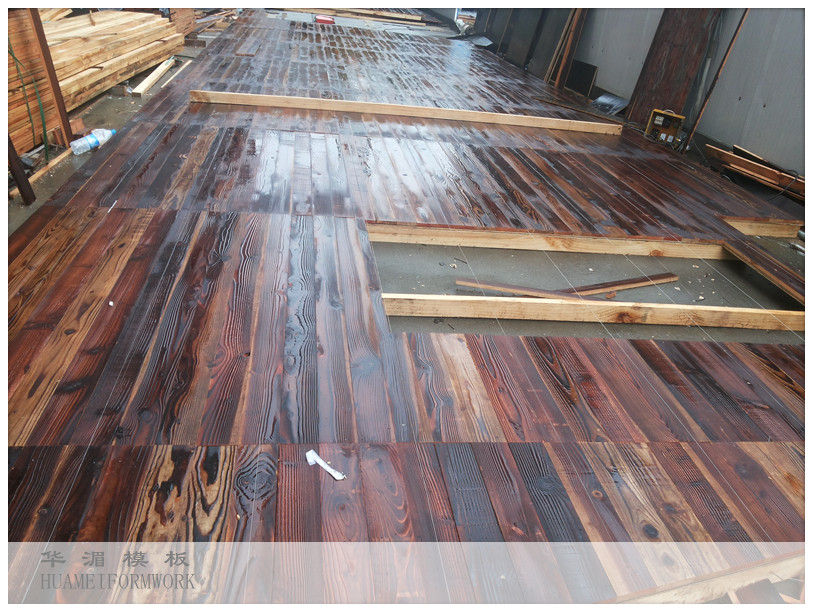

提供产品:木纹清水混凝土模板体系施工时间:2015年
